MikroTik Next Level #01: Memahami Topologi Jaringan — Peta Buta Sebelum Menjinakkan Router

Halo Networkers! Selamat datang di seri baru blog kita: MikroTik Next Level.

Di seri ini, kita akan mengupas tuntas cara membangun dan mengelola jaringan komputer menggunakan salah satu perangkat paling andal dan populer di industri IT, yaitu MikroTik. Baik kamu seorang pelajar TKJ, admin jaringan pemula, atau sekadar penasaran bagaimana internet di rumahmu bekerja, seri ini dirancang khusus untuk memandu kamu dari nol sampai mahir.

Namun, sebelum kita buru-buru memasang kabel LAN ke router atau mengoprasikan Winbox, ada satu pondasi wajib yang harus kita kuasai terlebih dahulu. Kita harus bisa membaca skema jaringan. Di dunia IT, cetak biru atau desain bagaimana cara perangkat komputer saling terhubung ini disebut dengan Topologi Jaringan.

Tanpa memahami topologi, kita akan seperti orang tersesat di dalam ruang server. Jadi, yuk siapkan kopi hitam favoritmu, posisikan duduk paling nyaman, dan mari kita bedah konsep dasar ini bersama-sama!

Masalah Nyata: Gimana Cara Menghubungkan Banyak Komputer?

Bayangkan kamu ditunjuk menjadi seorang Network Engineer di sebuah kantor baru. Bos kamu memberikan 10 unit komputer dan bilang: “Tolong hubungkan semua komputer ini agar bisa saling berkirim file dan semuanya bisa mengakses internet!”

Apa yang pertama kali terlintas di pikiranmu? Apakah kamu akan asal mencolokkan kabel LAN dari komputer satu ke komputer lainnya secara acak? Tentu tidak, kan?

Jika asal colok, jaringanmu akan berantakan, boros kabel, dan kalau ada satu komputer yang rusak, komputer lain bisa ikut mati. Di sinilah kita butuh merancang Topologi Jaringan—yaitu cetak biru (blueprint) atau desain fisik bagaimana cara kita menyusun kabel dan perangkat komputer agar bisa berkomunikasi dengan efisien.

3 Jenis Topologi yang Wajib Kamu Tahu

Sebelum itu apasih topologi jaringan itu..? Topologi jaringan adalah Sebuah konsep yang menggambarkan susunan fisik dan logis dari komponen jaringan, Seperti Komputer, Voip Phone, Server, Kabel, dan Perangkat lainnya. Topologi jaringan juga menggambarkan bagaimana perangkat satu sama lain terhubung dan bagaimana data terkirim antar perangkat jaringan.

Di dunia nyata, ada banyak jenis topologi. Tapi untuk pemula, kita cukup fokus pada 3 jenis utama yang paling sering ditemui:

1. Topologi Bus (Analogi Angkot Satu Jalur)

Topologi ini adalah jenis yang paling jadul. Konsepnya mirip seperti jalur angkot. Hanya ada satu kabel utama yang panjang (bus), lalu semua komputer dicolokkan ke kabel utama tersebut menggunakan konektor T. Biasanya kamu dapat menjumpai topologi ini di jaringan yang menggunakan kabel BNC.

• Keuntungannya: Sangat hemat kabel dan murah.
• Masalah Utamanya: Jika kabel utamanya putus di tengah jalan, maka seluruh jaringan akan mati total karena jalur transmisinya terputus.

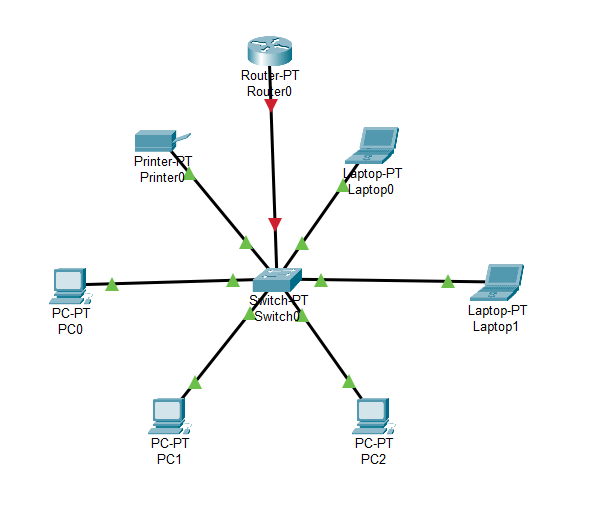

2. Topologi Star (Analogi Terminal atau Pusat Komando)

Ini adalah topologi yang paling populer dan pasti digunakan di kantor atau sekolahmu saat ini. Di topologi ini, semua komputer tidak saling terhubung langsung, melainkan dicolokkan ke satu perangkat pusat yang bernama Switch atau Hub.

• Keuntungannya: Sangat aman! Jika komputer di meja A kabelnya rusak atau digigit tikus, komputer di meja B, C, dan D tetap bisa internetan dengan normal karena jalur mereka ke pusat komando tidak terganggu.
• Masalah Utamanya: Jika perangkat pusatnya (Switch-nya) yang rusak atau mati lampu, barulah seluruh kantor lumpuh.

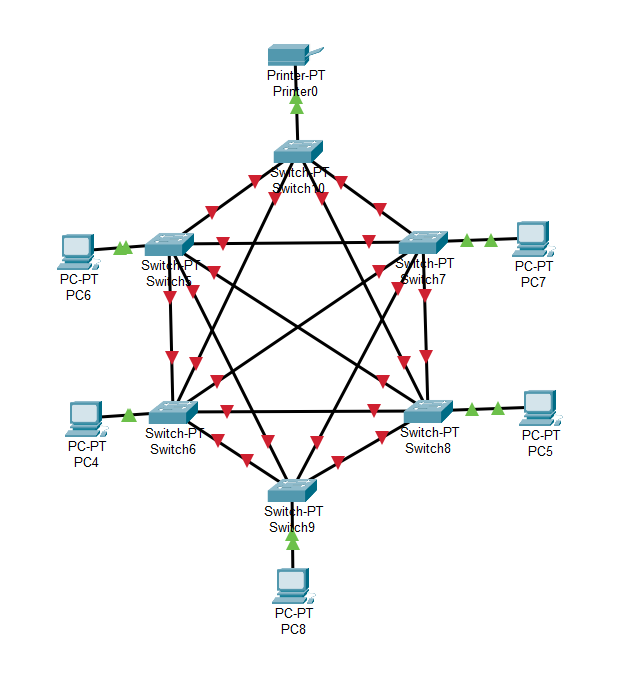

3. Topologi Mesh (Analogi Semua Orang Saling Gandengan)

Topologi Mesh adalah desain di mana setiap perangkat terhubung langsung ke semua perangkat lainnya. Jadi kalau ada 5 perangkat, satu perangkat harus punya 4 kabel LAN yang dicolokkan ke 4 perangkat tetangganya.

• Keuntungannya: Sangat kuat dan mustahil putas koneksi! Jika jalur ke perangkat A putus, data masih bisa berputar lewat perangkat B lalu sampai ke perangkat A.
• Masalah Utamanya: Boros kabel tingkat dewa dan bikin pusing setengah mati saat memasangnya. Biasanya ini hanya dipakai untuk jaringan server penting berskala besar.

Tabel Perbandingan Antar Topologi

Topologi Mana yang Akan Kita Gunakan di MikroTik?

Saat kita belajar MikroTik nanti, kita akan paling sering bermain di Topologi Star. MikroTik milikmu akan bertindak sebagai “otak pusat” yang mengatur lalu lintas data dari Switch menuju ke internet.

Di dunia nyata, hampir semua jaringan kantor, kafe, atau rumah modern menggunakan topologi ini. Nah, di sinilah peran penting perangkat MikroTik milikmu. Router MikroTik akan bertindak sebagai “otak pusat” sekaligus gerbang utama yang mengatur lalu lintas data dari Switch, lalu mendistribusikannya ke laptop, PC, atau akses poin Wi-Fi milik pengguna, hingga akhirnya tersambung ke internet luar.

Jadi, dengan memahami konsep Topologi Star ini, kamu sudah punya gambaran jelas ke mana kabel internet dari provider harus dicolok, dan ke mana kabel menuju komputer user harus diarahkan.

Kesimpulan

Topologi jaringan bukan sekadar teori membosankan di bangku sekolah atau perkuliahan. Ini adalah fondasi sekaligus peta wajib bagi seorang Network Engineer. Tanpa memahami topologi, rancangan jaringanmu akan rawan tumbang, boros anggaran, dan kamu bakal pusing setengah mati saat harus melakukan troubleshooting ketika internet kantor tiba-tiba mati.

Sekarang kamu sudah tahu bedanya jalur angkot (Bus), pusat komando (Star), dan jaringan labirin yang super kuat (Mesh). Skema jaringan kita sudah siap!

Next Teaser: Berkenalan dengan Winbox!

Skema sudah di tangan, berarti langkah selanjutnya adalah memegang kendali. Di artikel berikutnya, MikroTik Next Level #02, kita akan langsung melakukan unboxing fisik perangkat Routerboard, mengenali fungsi setiap port-nya, dan belajar cara masuk ke dalam sistem MikroTik menggunakan software legendaris andalan para Networkers: Winbox.

Sampai jumpa di artikel selanjutnya, dan happy networking!
